控制箱接線實操

紅外型號1接法

先打開紅外主機，把跳線調成NO模式。

1、控制箱出來三芯線，信號 GND  12+   （接好后，紅外GND腳應有2根線，12+腳應有3根線）

2、紅外主機端，12+ 并 ARM

3、紅外主機端，AL信號接到控制箱17 或18腳。

4、主從機接法：三芯線  GND  RT  12+ 對應接

紅外型號2接法

1、主機、從機之間，只接12V   GND

2、主機的12V 和GND，接到控制箱，16腳正，15腳負。

3、主機的C端，并到負極。

4、主機的NO端，接到控制箱的紅外信號，17或18腳

道閘主板舊型號--------紅色車輛檢測器接法

一、紅色車檢器1，2腳接220電源，并接道閘主板第一個綠塊的 1，3。（1，2腳同時2根線）。

二、紅色車檢器7，8腳接很細的線----地感線圈

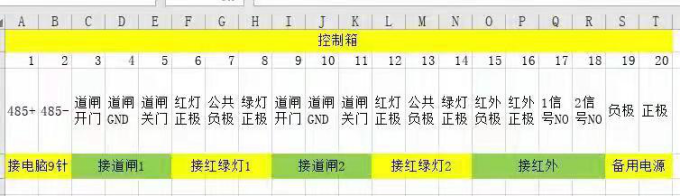

三、道閘主板第二個綠塊，接到控制箱，看上表。

四、紅色車檢器3腳接道閘主板第四個綠塊的2腳地感。

五、紅色車檢器4腳接道閘主板第三個綠塊的2腳 GND。

道閘主板新型號--------紅色車輛檢測器接法

一、控制箱的3腳，接主板第一個綠塊的2腳，開門。

二、控制箱的4，接主板第二個綠塊的2腳，公共GND

三、控制箱的5，接主板第一個綠塊的4腳，關門。

四、紅色車檢器的3，接主板第一個綠塊的5腳，地感。

五、紅色車檢器的4，接主板第二個綠塊的2腳，公共GND。

六、主板第一個黑塊的1和3，接220V。

七、紅色車檢器的1和2，接220V，可以跟  第六點  并起來。

八、紅色車檢器7，8腳接很細的線----地感線圈

九、過車不能自動落桿，車檢器靈敏度調到低。

雷達接道閘

儀表接電腦

儀表15針，768  對  電腦9針 235

儀表9針   對  電腦  9針    2,5 對 2,5

控制器接電腦

RS232接法，不能控制紅外，控制器上  1    2   對9針頭  2   3     5地不接

RS485接法，控制器上  1    2   對485轉換頭   1   2 （+  -）
