案例九：黃磷稱重系統實施方案2

黃磷稱重系統改造方案2

為了節約現場人力成本，實現各平臺間的數據傳輸，設計黃磷稱重系統，實現黃磷稱重系統和汽車衡無人司磅系統信息交互。

實施方案

現場配置一個操作站，可對黃磷稱重系統進行組態、操作、數據存儲以及運行接口程序；現場設置一個操作箱，用于現場操作。

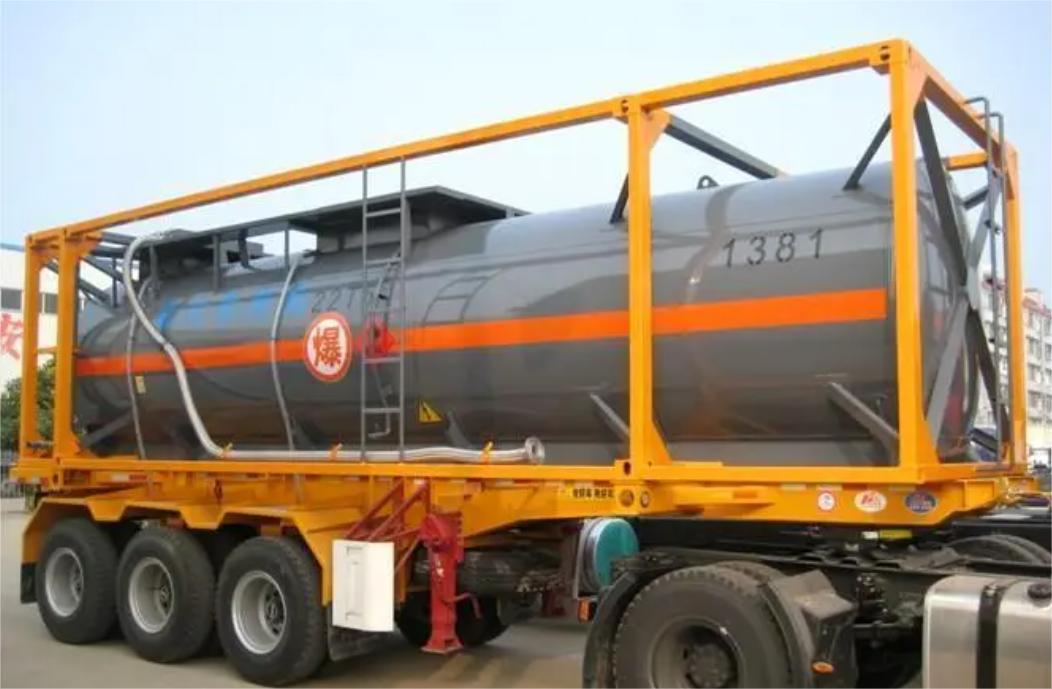

1、 黃磷灌裝現場增加兩套視覺識別裝置（每個黃磷灌裝工位各一套），用于甲方自有罐編號識別。視覺識別裝置安裝位置現場確定，識別對象為自有罐的編號。

2、 黃磷稱重現場設置帶按鈕的觸摸屏，用于操作員現場操作。

3、 軟件與接口開發：①罐編號識別程序：視覺識別系統識別罐體編號；②視頻識別接口：對接視覺識別裝置數據至黃磷稱重系統；③視無人司磅系統接口：對接無人司磅系統數據（車牌與灌裝量等）至黃磷稱重系統。④自有罐電子臺賬軟件：自有罐的皮重、使用情況、編碼等信息。

4、 稱重儀表利舊，通過232/485協議與黃磷稱重系統進行通訊。

5、 業務流程：

自有罐：

① 現場完成卸罐、放置、洗罐操作后，由操作工確認黃磷罐放料管已安裝到位，地磅上已無操作人員或其他影響稱重的事物后，在操作箱上選擇自有罐灌裝類型，點擊準備灌裝按鈕；

② 黃磷稱重系統收到準備灌裝信號后，通過接口程序觸發視覺識別裝置對罐體編號進行識別；

③ 視覺識別裝置進行識別后通過接口程序返回識別結果到黃磷稱重系統（未識別到返回為空），發生識別錯誤時可再次點擊準備灌裝按鈕進行再次識別或人工選擇罐；

④ 準備工作完成后，由操作員點擊確認按鈕開始灌裝；

⑤ 黃磷稱重系統自動計算該罐體灌裝重量顯示在操作箱上；

⑥ 現場人員完成每次加水或加黃磷后在操作箱上確認稱重，并緩存當前重量；

⑦ 灌裝完成后，操作臺彈出灌裝完成提示，操作員確認后，黃磷稱重系統將相關數據保存到操作站并存入臺賬。

⑧ 車輛通過無人司磅系統進場后，黃磷稱重系統獲取無人司磅系統將車輛信息（車牌號、入場時間、自有罐號等），接口程序?qū)⑴c黃磷稱重系統中自有罐臺賬進行匹配；現場操作人員在黃磷稱重系統確認出庫，黃磷稱重系統將自有罐臺賬中重量信息傳遞給無人司磅系統，并更新臺賬中自有罐狀態。

外來可卸罐：

① 由操作工確認黃磷罐放料管已安裝到位，地磅上已無操作人員或其他影響稱重的事物后，在操作箱上選擇外來可卸罐灌裝類型，點擊準備灌裝按鈕；

② 黃磷稱重系統收到準備灌裝信號后，通過接口程序獲取無人司磅系統中黃磷類型進廠車輛；

③ 操作員選擇當前所需灌裝罐體的外來車輛車牌號并獲取該車牌關聯的重量信息；

④ 準備工作完成后，由操作員點擊確認按鈕開始灌裝；

⑤ 黃磷稱重系統自動計算該罐體灌裝重量顯示在操作箱上；

⑥ 現場人員完成每次加水或加黃磷后在操作箱上確認稱重，并緩存當前重量；

⑦ 灌裝完成后，操作臺彈出灌裝完成提示，操作員確認后，黃磷稱重系統將相關數據保存到操作站。

⑧ 現場操作人員在黃磷稱重系統確認出庫，黃磷稱重系統中重量信息傳遞給無人司磅系統。
