阿爾博公司礦山地磅無人值守系統實施方案

阿爾博公司礦山地磅實施無人值守

一、 現有地磅情況介紹

 最大稱重150噸、外形尺寸3.8*10m、通信協議：232端口、波特率：38400、發送方式：連續發送。

二、無人值守基本要求

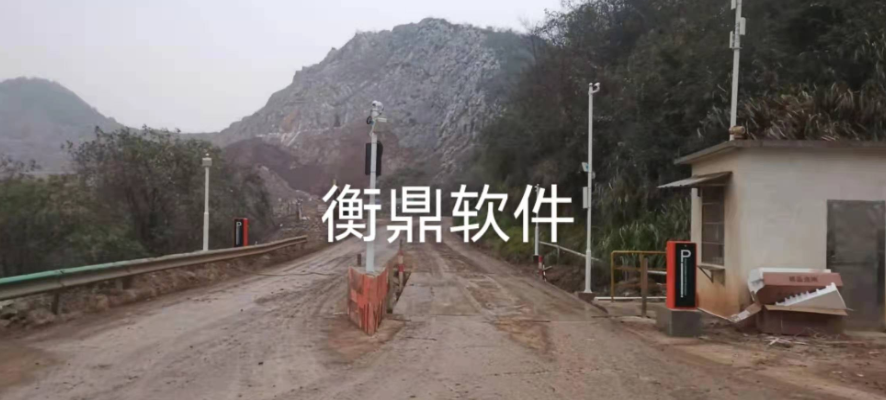

1、現有地磅北側旁路只允許空車上山，在進口端安裝道閘 車輛上山道閘抬起。下山車輛在此通行時道閘關閉，禁止下山車輛通行此通道。

2、下山車輛、空車過皮重時均需經過地磅。地磅兩端均設置道閘、紅外對射防作弊監控系統、視頻監控。

3、稱重管理軟件計量

1 信息預存

可以對計量過程常用的信息進行預存，如車號、貨名、收貨單位、發貨單位、合同信息、物料規格、等級、等，輸入時只需點擊鼠標即可，減少手工輸入漢字的麻煩，提高操作速度，降低操作員的勞動強度。

可以對本單位的車輛進行預存皮重，并可實時更新。

2系統自動計算

毛重，皮重自動接受稱重儀表上傳輸過來的重量信息，不能手工輸入，不能粘貼復制，避免手工輸入的失誤；凈重則由系統自動計算。

3強大查詢備份功能

可以按各種條件進行查詢統計，例如，當班時間，車號，貨物名稱，發貨單位，收貨單位，規格，等級，稱臺號，操作員等；可以進行日報，月報，季報的統計匯總。

計量數據應在礦山辦公室有實時備份并預留公司SAP系統接口。

4跳表波形監測防作弊模塊

重量不穩定不采集數據,確保稱重數據的真實，可靠。

4、防作弊系統

1重量數據直接從儀表采集，不能手工輸入，不能復制粘貼，確保數據準確無誤；

   2黑匣子功能，經過授權的人員可以修改數據庫中的相關數據，但是修改后軟件自動會生成一個修改記錄，保留修改時間，修改人員，修改內容等；

    3通過安裝在地磅周圍的攝像頭進行監控并圖像抓拍，對進出廠車輛進行監控對比，防止大車過磅小車回皮等作弊情況；

    4系統可設置皮重波動范圍，若車輛皮重超出系統設定范圍，軟件自動預警提示且不能稱重；

    5紅外定位防作弊系統防止車輛不完全上磅或前后車壓秤的情況；

     6IC卡自動識別車牌號碼，與稱重管理軟件對接，防止串車混料,將卡固定在車上，有防撕標簽。

5、圖像采集疊加功能

   視頻監控圖像聯動從車輛進廠到車輛出廠全程的視頻采集，保存重量時可以把當時的現場圖片一塊保存下來，二次稱重時可以調出第一次稱重時的照片進行對照，對過往的車輛及司機進行監督管理，杜絕司機的作弊行為；

每車過皮（毛）、過凈重分別保存3幅照片共6幅。管理人員在查詢歷史記錄時，選中某條記錄后，該條記錄對應的照片上疊加顯示日期、時間、皮重、毛重、凈重、車牌號以及物料類型，以便與磅單數據對照，預防通過修改重量信息來達到作弊的目的。

6、 IC射頻卡自動識別車牌號碼

射頻遠距離讀卡器是專門為車輛不停車出入管理新一代遠距離讀卡器；讀卡距離5-8米，司機無需下車刷卡，該讀卡器采用了紅外引導、紅外定向和無線射頻通信技術，有效解決了射頻信號和無向傳播而造成的相鄰無線信號的干擾。

7、高可靠性紅外對射防作弊監控系統

 內置線性排列的高能量發光元件，防護外罩為不銹鋼或鋁合金材料，為光幕提供防護，內置電加熱玻璃、溫度控制器、濕度控制器，在濕度過高、溫度過低時實現自動加熱，以保證在潮濕地區、雨雪天氣、寒冷季節可靠使用。

8、指揮控制系統(道閘地感)

通過系統加強磅房稱重車輛次序管理，可以通過道閘對現場車輛進行管理。車輛在入場的時候通過地感線圈控制道閘，通過這些設備對現場稱重車輛的管理，可以避免車輛不按次序稱重問題。

采用出口級專用智能道閘，壽命長，抬桿速度快。

9、語音指揮系統（自動同步提示）

車輛進行稱重過程中，系統通過友好的語音提示駕駛員，指導駕駛員的工作。（刷卡成功，請上磅，‘本次重量為##噸，請下磅..等等）.

 10、LED大屏幕

超高亮LED數碼管信息顯示，用于遠距車號、毛重、皮重、凈重等信息；標準接口：RS232/485/TCP；外殼：噴塑外殼，黑色；尺寸：1100×730×200（mm）重量：15kg；電壓：220V、50Hz；使用環境溫度：-20℃～40℃。
